시작하기 전

전 시간에서는 레지스터 값을 어떻게 바꾸는 지 알아보았습니다. 이번 시간에는 UART 통신으로 출력과 입력을 배워 볼 예정입니다 (코드 양 많음)

5.1 UART (from GPT)

UART(범용 비동기 송수신기)는 두 장치 간에 클럭 신호 없이 비동기적으로 데이터를 직렬로 전송하는 기술이다. 시작 비트와 정지 비트를 사용해 데이터 프레임을 구분하며, 오류 검출을 위한 패리티 비트를 사용할 수 있다. 주로 마이크로컨트롤러와 컴퓨터 간의 통신에 많이 사용된다.

UART는 주로 콘솔 입출력용으로 사용된다. UART를 사용할 때 UART 하드웨어의 레지스터를 코드로 가지고 있으면 바로 UART를 사용할 수 있다.

오프셋이 0x00인 UARTDR은 UART Data Register의 약자 0 ~ 7번 비트까지 입출력을 담당합니다. 한번에 1byte를 통신할 수 있다 8 ~ 11번 비트까지는 종류별로 정의된 에러이다. 프레임에러, 패리티 에러, 브레이크 에러, 오버런 에러 등 이름이 붙어있다. 설명에 부합하는 에러가 발생하면 해당 비트 값이 1이 된다.

5-2 그림

5-2 그림을 코드로 옮기는 방법은 1. C언어 매크로를 통해 정의를 하거나, 2. 구조체를 이용하는 방법이 있다.` 우리는 구조체를 이용할 것이다.

구조체 사용 코드 예시

/*
 * Uart.h
 *
 *  Created on: Sep 8, 2018
 *      Author: maanu
 */
#ifndef HAL_RVPB_UART_H_
#define HAL_RVPB_UART_H_
typedef union UARTDR_t
{
    uint32_t all;
    struct {
        uint32_t DATA:8;    // 7:0
        uint32_t FE:1;      // 8
        uint32_t PE:1;      // 9
        uint32_t BE:1;      // 10
        uint32_t OE:1;      // 11
        uint32_t reserved:20;
    } bits;
} UARTDR_t;
typedef union UARTRSR_t
{
    uint32_t all;
    struct {
        uint32_t FE:1;      // 0
        uint32_t PE:1;      // 1
        uint32_t BE:1;      // 2
        uint32_t OE:1;      // 3
        uint32_t reserved:28;
    } bits;
} UARTRSR_t;
typedef union UARTFR_t
{
    uint32_t all;
    struct {
        uint32_t CTS:1;     // 0
        uint32_t DSR:1;     // 1
        uint32_t DCD:1;     // 2
        uint32_t BUSY:1;    // 3
        uint32_t RXFE:1;    // 4
        uint32_t TXFF:1;    // 5
        uint32_t RXFF:1;    // 6
        uint32_t TXFE:1;    // 7
        uint32_t RI:1;      // 8
        uint32_t reserved:23;
    } bits;
} UARTFR_t;
typedef union UARTILPR_t
{
    uint32_t all;
    struct {
        uint32_t ILPDVSR:8; // 7:0
        uint32_t reserved:24;
    } bits;
} UARTILPR_t;
typedef union UARTIBRD_t
{
    uint32_t all;
    struct {
        uint32_t BAUDDIVINT:16; // 15:0
        uint32_t reserved:16;
    } bits;
} UARTIBRD_t;
typedef union UARTFBRD_t
{
    uint32_t all;
    struct {
        uint32_t BAUDDIVFRAC:6; // 5:0
        uint32_t reserved:26;
    } bits;
} UARTFBRD_t;
typedef union UARTLCR_H_t
{
    uint32_t all;
    struct {
        uint32_t BRK:1;     // 0
        uint32_t PEN:1;     // 1
        uint32_t EPS:1;     // 2
        uint32_t STP2:1;    // 3
        uint32_t FEN:1;     // 4
        uint32_t WLEN:2;    // 6:5
        uint32_t SPS:1;     // 7
        uint32_t reserved:24;
    } bits;
} UARTLCR_H_t;
typedef union UARTCR_t
{
    uint32_t all;
    struct {
        uint32_t UARTEN:1;      // 0
        uint32_t SIREN:1;       // 1
        uint32_t SIRLP:1;       // 2
        uint32_t Reserved1:4;   // 6:3
        uint32_t LBE:1;         // 7
        uint32_t TXE:1;         // 8
        uint32_t RXE:1;         // 9
        uint32_t DTR:1;         // 10
        uint32_t RTS:1;         // 11
        uint32_t Out1:1;        // 12
        uint32_t Out2:1;        // 13
        uint32_t RTSEn:1;       // 14
        uint32_t CTSEn:1;       // 15
        uint32_t reserved2:16;
    } bits;
} UARTCR_t;
typedef union UARTIFLS_t
{
    uint32_t all;
    struct {
        uint32_t TXIFLSEL:3;    // 2:0
        uint32_t RXIFLSEL:3;    // 5:3
        uint32_t reserved:26;
    } bits;
} UARTIFLS_t;
typedef union UARTIMSC_t
{
    uint32_t all;
    struct {
        uint32_t RIMIM:1;   // 0
        uint32_t CTSMIM:1;  // 1
        uint32_t DCDMIM:1;  // 2
        uint32_t DSRMIM:1;  // 3
        uint32_t RXIM:1;    // 4
        uint32_t TXIM:1;    // 5
        uint32_t RTIM:1;    // 6
        uint32_t FEIM:1;    // 7
        uint32_t PEIM:1;    // 8
        uint32_t BEIM:1;    // 9
        uint32_t OEIM:1;    // 10
        uint32_t reserved:21;
    } bits;
} UARTIMSC_t;
typedef union UARTRIS_t
{
    uint32_t all;
    struct {
        uint32_t RIRMIS:1;  // 0
        uint32_t CTSRMIS:1; // 1
        uint32_t DCDRMIS:1; // 2
        uint32_t DSRRMIS:1; // 3
        uint32_t RXRIS:1;   // 4
        uint32_t TXRIS:1;   // 5
        uint32_t RTRIS:1;   // 6
        uint32_t FERIS:1;   // 7
        uint32_t PERIS:1;   // 8
        uint32_t BERIS:1;   // 9
        uint32_t OERIS:1;   // 10
        uint32_t reserved:21;
    } bits;
} UARTRIS_t;
typedef union UARTMIS_t
{
    uint32_t all;
    struct {
        uint32_t RIMMIS:1;  // 0
        uint32_t CTSMMIS:1; // 1
        uint32_t DCDMMIS:1; // 2
        uint32_t DSRMMIS:1; // 3
        uint32_t RXMIS:1;   // 4
        uint32_t TXMIS:1;   // 5
        uint32_t RTMIS:1;   // 6
        uint32_t FEMIS:1;   // 7
        uint32_t PEMIS:1;   // 8
        uint32_t BEMIS:1;   // 9
        uint32_t OEMIS:1;   // 10
        uint32_t reserved:21;
    } bits;
} UARTMIS_t;
typedef union UARTICR_t
{
    uint32_t all;
    struct {
        uint32_t RIMIC:1;   // 0
        uint32_t CTSMIC:1;  // 1
        uint32_t DCDMIC:1;  // 2
        uint32_t DSRMIC:1;  // 3
        uint32_t RXIC:1;    // 4
        uint32_t TXIC:1;    // 5
        uint32_t RTIC:1;    // 6
        uint32_t FEIC:1;    // 7
        uint32_t PEIC:1;    // 8
        uint32_t BEIC:1;    // 9
        uint32_t OEIC:1;    // 10
        uint32_t reserved:21;
    } bits;
} UARTICR_t;
typedef union UARTDMACR_t
{
    uint32_t all;
    struct {
        uint32_t RXDMAE:1;  // 0
        uint32_t TXDMAE:1;  // 1
        uint32_t DMAONERR:1;// 2
        uint32_t reserved:29;
    } bits;
} UARTDMACR_t;
typedef struct PL011_t
{
    UARTDR_t    uartdr;         //0x000
    UARTRSR_t   uartrsr;        //0x004
    uint32_t    reserved0[4];   //0x008-0x014
    UARTFR_t    uartfr;         //0x018
    uint32_t    reserved1;      //0x01C
    UARTILPR_t  uartilpr;       //0x020
    UARTIBRD_t  uartibrd;       //0x024
    UARTFBRD_t  uartfbrd;       //0x028
    UARTLCR_H_t uartlcr_h;      //0x02C
    UARTCR_t    uartcr;         //0x030
    UARTIFLS_t  uartifls;       //0x034
    UARTIMSC_t  uartimsc;       //0x038
    UARTRIS_t   uartris;        //0x03C
    UARTMIS_t   uartmis;        //0x040
    UARTICR_t   uarticr;        //0x044
    UARTDMACR_t uartdmacr;      //0x048
} PL011_t;
#define UART_BASE_ADDRESS0       0x10009000
#define UART_INTERRUPT0          44
#endif /* HAL_RVPB_UART_H_ */

UART 하드웨어를 제어 할 수 있는 변수를 선언하기 위해서 Regs.c 파일을 생성

Regs.c

/*
 * Regs.c
 *
 *  Created on: Sep 8, 2018
 *      Author: maanu
 */
#include "stdint.h"
#include "Uart.h"
volatile PL011_t* Uart = (PL011_t*)UART_BASE_ADDRESS0;

PLUS HAL

HAL(Hardware Abstraction Layer)은 운영 체제와 하드웨어 간의 중재 역할을 하는 소프트웨어 계층으로, 다양한 하드웨어를 추상화하여 일관된 인터페이스를 제공한다. 이를 통해 개발자는 하드웨어의 세부 사항에 구애받지 않고 응용 프로그램을 개발할 수 있으며, 시스템의 이식성과 호환성을 높일 수 있다. HAL은 특히 드라이버 개발과 시스템 안정성 유지에 중요한 역할을 한다.

현재 파일구조

--boot
|  |--Entry.S
|  |--Main.c
|
--hal
|  |--HalUart.h
|  |--rvpb
|      |--Uart.h
|
--include
|     |--ARMv7AR.h
|     |--MemoryMap.h
|     |--stdint.h
|
--Makefile
--navilos
--README.md

HARUART.h 파일을 생성합니다.

HALUART.h 코드

/*
 * HalUart.h
 *
 *  Created on: Sep 8, 2018
 *      Author: maanu
 */
#ifndef HAL_HALUART_H_
#define HAL_HALUART_H_
void    Hal_uart_init(void);
void    Hal_uart_put_char(uint8_t ch);
#endif /* HAL_HALUART_H_ */

UART 공용 API를 설계했습니다. 해당 API를 만족하는 코드를 만들기 위해 Uart.c 파일을 재구성해야합니다.

Uart.c 코드

/*
 * Uart.c
 *
 *  Created on: Sep 8, 2018
 *      Author: maanu
 */
#include "stdint.h"  // 표준 정수 타입 정의를 포함하는 헤더 파일
#include "Uart.h"    // UART 관련 헤더 파일
#include "HalUart.h" // HAL (Hardware Abstraction Layer) UART 관련 헤더 파일
// 외부에서 선언된 volatile 타입의 PL011_t 구조체 포인터 변수 Uart
extern volatile PL011_t* Uart;
/*
 * Hal_uart_init
 * UART를 초기화하는 함수
 */
void Hal_uart_init(void)
{
    // UART를 비활성화
    Uart->uartcr.bits.UARTEN = 0;
    // 송신(TX)을 활성화
    Uart->uartcr.bits.TXE = 1;
    // 수신(RX)을 활성화
    Uart->uartcr.bits.RXE = 1;
    // UART를 활성화
    Uart->uartcr.bits.UARTEN = 1;
}

코드가 정상적으로 작동된다면 실행되는 순간 UART를 통해서데이터가 호스트로 전송됩니다.

Main.c 코드

#include "stdint.h"  // 표준 정수 타입 정의를 포함하는 헤더 파일
#include "HalUart.h" // HAL (Hardware Abstraction Layer) UART 관련 헤더 파일
#include "stdio.h"   // 표준 입출력 함수들을 포함하는 헤더 파일
static void Hw_init(void);     // 하드웨어 초기화 함수의 정적 선언
void main(void)  // 메인 함수의 정의
{
    Hw_init(); // 하드웨어 초기화 함수 호출
    uint32_t i = 100; // 카운터 변수 초기화
    while(i--)  // 카운터가 0이 될 때까지 반복
    {
        Hal_uart_put_char('N'); // UART로 문자 'N'을 전송
    }
}
static void Hw_init(void)  // 하드웨어 초기화 함수의 정의
{
    Hal_uart_init(); // UART 초기화 함수 호출
}

makefile을 구성 한 다음에 결과를 확인해봅시다.

Makefile

ARCH = armv7-a  # 아키텍처 설정
MCPU = cortex-a8  # CPU 설정
CC = arm-none-eabi-gcc  # C 컴파일러 설정
AS = arm-none-eabi-as  # 어셈블러 설정
LD = arm-none-eabi-ld  # 링커 설정
OC = arm-none-eabi-objcopy  # 오브젝트 복사기 설정
LINKER_SCRIPT = ./navilos.ld  # 링커 스크립트 파일 경로
MAP_FILE = build/navilos.map  # 맵 파일 경로
ASM_SRCS = $(wildcard boot/*.S)  # 어셈블리 소스 파일 목록
ASM_OBJS = $(patsubst boot/%.S, build/%.os, $(ASM_SRCS))  # 어셈블리 오브젝트 파일 목록
C_SRCS = $(wildcard boot/*.c)  # C 소스 파일 목록
C_OBJS = $(patsubst boot/%.c, build/%.o, $(C_SRCS))  # C 오브젝트 파일 목록
INC_DIRS  = -I include  # 포함 디렉토리 설정
navilos = build/navilos.axf  # 생성될 실행 파일 경로
navilos_bin = build/navilos.bin  # 생성될 바이너리 파일 경로
.PHONY: all clean run debug gdb  # 가상 타겟 설정
all: $(navilos)  # 기본 타겟 설정
clean:  # 빌드 디렉토리 정리 타겟
    @rm -fr build
run: $(navilos)  # 실행 타겟
    qemu-system-arm -M realview-pb-a8 -kernel $(navilos)
debug: $(navilos)  # 디버그 타겟
    qemu-system-arm -M realview-pb-a8 -kernel $(navilos) -S -gdb tcp::1234,ipv4
gdb:  # GDB 실행 타겟
    arm-none-eabi-gdb
$(navilos): $(ASM_OBJS) $(C_OBJS) $(LINKER_SCRIPT)  # 실행 파일 생성 타겟
    $(LD) -n -T $(LINKER_SCRIPT) -o $(navilos) $(ASM_OBJS) $(C_OBJS) -Map=$(MAP_FILE)
    $(OC) -O binary $(navilos) $(navilos_bin)
build/%.os: $(ASM_SRCS)  # 어셈블리 오브젝트 파일 생성 타겟
    mkdir -p $(shell dirname $@)
    $(CC) -march=$(ARCH) -mcpu=$(MCPU) $(INC_DIRS) -c -g -o $@ $<
build/%.o: $(C_SRCS)  # C 오브젝트 파일 생성 타겟
    mkdir -p $(shell dirname $@)
    $(CC) -march=$(ARCH) -mcpu=$(MCPU) $(INC_DIRS) -c -g -o $@ $<

make run

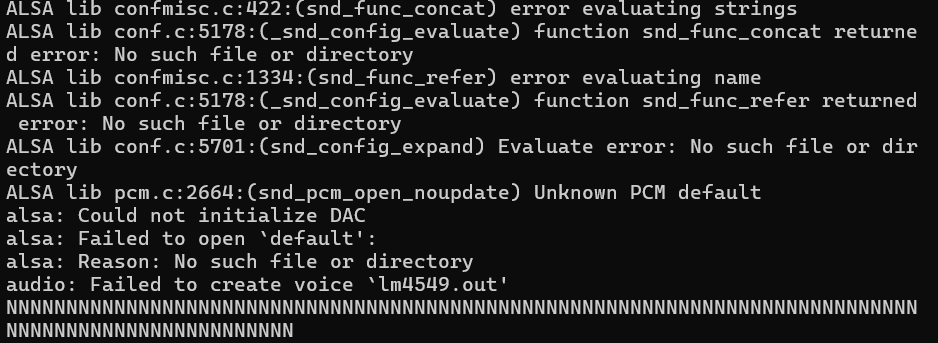

N이 100번 출력되는 것을 볼 수 있다.

하지만 리눅스 터미널의 입력이 QEMU와연결되어 있어 Ctrl + C로 종료할 수 없다. 별개의 터미널로 kill 명령어를 통해 QEMU 를 종료 시킬 수 있다.

5.2 안녕 세상!

평소 코딩을 시작할 때 가장 먼저 보여주는 예제는 printf("Hello world"); 입니다. python, C를 배울때는 그냥 써도 됐었지만, 펌웨어에서는 printf()를 직접 만들어야한다.

그러므로 stdio.h, stdio.c 파일을 만들 것이다.

stdio.h

/*
 * stdio.h
 *
 *  Created on: Sep 17, 2018
 *      Author: maanu
 */
#ifndef LIB_STDIO_H_
#define LIB_STDIO_H_
uint32_t putstr(const char* s);
#endif /* LIB_STDIO_H_ */

stdio.c

/*
 * stdio.c
 *
 *  Created on: Sep 17, 2018
 *      Author: maanu
 */
#include "stdint.h"
#include "HalUart.h"
#include "stdio.h"
uint32_t putstr(const char* s)
{
    uint32_t c = 0;
    while(*s)
    {
        Hal_uart_put_char(*s++);
        c++;
    }
    return c;
}

이제 hello world를 출력할 수 있도록 main.c 파일에 putchr 함수를 넣어줍시다.

Main.c

#include "stdint.h"
#include "HalUart.h"
#include "stdio.h"
static void Hw_init(void);
void main(void)
{
    Hw_init();
    uint32_t i = 100;
    while(i--)
    {
        Hal_uart_put_char('N');
    }
    Hal_uart_put_char('\n');
    putstr("Hello World!\n");
}
static void Hw_init(void)
{
    Hal_uart_init();
}

make run

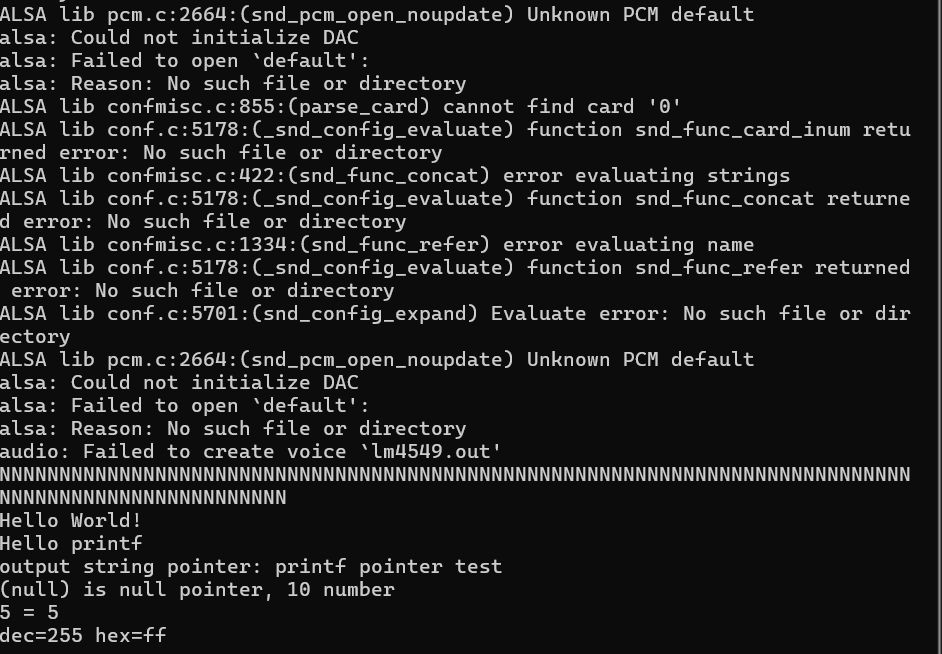

Hello World! 가 잘 출력되는 것을 볼 수 있다.

5.3 UART로 입력받기

이제 UART로 출력을 해보았으니 입력 또한 구현해보겠습니다. 우리가 출력을 할 때에는

1. 보내기 버퍼가 비었는지, 비어있으면
2. 데이터 레지스터를 통해 데이터를 보내기 버퍼로 보내고,
3. 하드웨어가 알아서 나머지 작업을 처리해주고
4. 하드웨어와 연결된 콘솔에 데이터가 나타납니다.

입력은 그와 반대로

1. 받기 버퍼가 채워져있는지 확인하고, 채워져 있다면
2. 데이터 레지스터를 통해 데이터를 읽어오면 됩니다.

입력받는 함수는 코드 구성에 따라 성능이 크게 달라지게 됩니다. 저는 바로 최적화 코드로 구성하겠습니다.

Hal_uart_get_char() - [Uart.c]

uint8_t Hal_uart_get_char(void)
{
    uint32_t data;
    while(Uart->uartfr.bits.RXFE);
    data = Uart->uartdr.all;
    // Check for an error flag
    if (data & 0xFFFFFF00)
    {
        // Clear the error
        Uart->uartrsr.all = 0xFF;
        return 0;
    }
    return (uint8_t)(data & 0xFF);
}

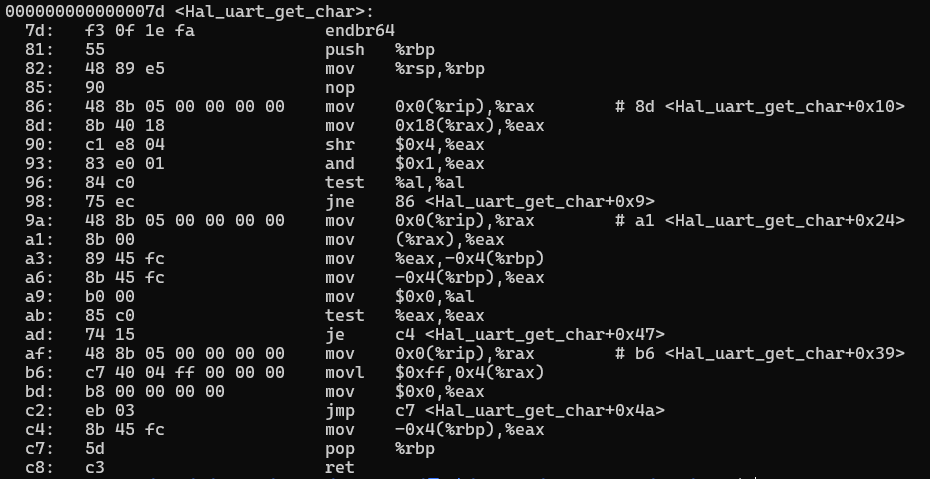

최적화가 되지 않은 코드는 약 340바이트가 생성되지만 이 코드는 총 200바이트짜리 바이너리가 생성됩니다.

만든 함수를 Main.c에 넣어봅시다

Main.c

#include "stdint.h"
#include "HalUart.h"
#include "stdio.h"
static void Hw_init(void);
void main(void)
{
    Hw_init();
    uint32_t i = 100;
    while(i--)
    {
        Hal_uart_put_char('N');
    }
    Hal_uart_put_char('\n');
    putstr("Hello World!\n");
    i = 100;
    while(i--)
    {
        uint8_t ch = Hal_uart_get_char();
        Hal_uart_put_char(ch);
    }
}
static void Hw_init(void)
{
    Hal_uart_init();
}

잘 입력되는 걸 확인 할 수 있습니다.

5.4 printf 만들기

우리가 쓰던 printf와 실제 printf의 차이점은 포맷을 쓸 수 있나, 없나 입니다. 포맷은 %s, %d 같이 데이터를 출력하는 형식을 지정할 수 있다는 것입니다. 다른 기능들이 많지만 우리는 필요한 기능만 만들어 볼 것입니다. 우리는 debug_printf()를 만들 것 입니다.

debug_printf() 선언

uint32_t debug_printf(const char* format, ...)
{
    va_list args;
    va_start(args, format);
    vsprintf(printf_buf, format, args);
    va_end(args);
    return putstr(printf_buf);
}

코드가 생각보다 간단합니다. 다음으로 stdarg.h 코드를 작성해보겠습니다.

stdarg.h

/*
 * stdarg.h
 *
 *  Created on: Sep 19, 2018
 *      Author: maanu
 */
#ifndef INCLUDE_STDARG_H_
#define INCLUDE_STDARG_H_
typedef __builtin_va_list va_list;
#define va_start(v,l)   __builtin_va_start(v,l)
#define va_end(v)       __builtin_va_end(v)
#define va_arg(v,l)     __builtin_va_arg(v,l)
#endif /* INCLUDE_STDARG_H_ */

GCC 표준 라이브러리의 기존 stdarg.h 파일은 더 복잡합니다. 그래서 필요한 부분만 복사해서 사용합니다.

stdio.h 파일에서 include만 사용하면, va_list, va_start, va_end를 사용 할 수 있게 됩니다.

stdio.h

/*
 * stdio.h
 *
 *  Created on: Sep 17, 2018
 *      Author: maanu
 */
#ifndef LIB_STDIO_H_
#define LIB_STDIO_H_
#include "stdarg.h"
typedef enum utoa_t
{
    utoa_dec = 10,
    utoa_hex = 16,
} utoa_t;
uint32_t putstr(const char* s);
uint32_t debug_printf(const char* format, ...);
uint32_t vsprintf(char* buf, const char* format, va_list arg);
uint32_t utoa(char* buf, uint32_t val, utoa_t base);
#endif /* LIB_STDIO_H_ */

stdio.h에 stdarg.h파일을 불러옵니다

vsprintf() 함수

uint32_t vsprintf(char* buf, const char* format, va_list arg)
{
    uint32_t c = 0;
    char     ch;
    char*    str;
    uint32_t uint;
    uint32_t hex;
    for (uint32_t i = 0 ; format[i] ; i++)
    {
        if (format[i] == '%')
        {
            i++;
            switch(format[i])
            {
            case 'c':
                ch = (char)va_arg(arg, int32_t);
                buf[c++] = ch;
                break;
            case 's':
                str = (char*)va_arg(arg, char*);
                if (str == NULL)
                {
                    str = "(null)";
                }
                while(*str)
                {
                    buf[c++] = (*str++);
                }
                break;
            case 'u':
                uint = (uint32_t)va_arg(arg, uint32_t);
                c += utoa(&buf[c], uint, utoa_dec);
                break;
            case 'x':
                hex = (uint32_t)va_arg(arg, uint32_t);
                c += utoa(&buf[c], hex, utoa_hex);
                break;
            }
        }
        else
        {
            buf[c++] = format[i];
        }
    }
    if (c >= PRINTF_BUF_LEN)
    {
        buf[0] = '\0';
        return 0;
    }
    buf[c] = '\0';
    return c;
}

최소한의 기능만 구현한 vsprintf() 코드입니다.

stdio.h

/*
 * stdio.h
 *
 *  Created on: Sep 17, 2018
 *      Author: maanu
 */
#ifndef LIB_STDIO_H_
#define LIB_STDIO_H_
#include "stdarg.h"
typedef enum utoa_t
{
    utoa_dec = 10,
    utoa_hex = 16,
} utoa_t;
uint32_t putstr(const char* s);
uint32_t debug_printf(const char* format, ...);
uint32_t vsprintf(char* buf, const char* format, va_list arg);
uint32_t utoa(char* buf, uint32_t val, utoa_t base);
#endif /* LIB_STDIO_H_ */

utoa 함수를 선언합니다.

stdio.c

uint32_t utoa(char* buf, uint32_t val, utoa_t base)
{
    const char asciibase = 'a';
    uint32_t c = 0;
    int32_t idx = 0;
    char     tmp[11];   // It is enough for 32 bit int
    do {
        uint32_t t = val % (uint32_t)base;
        if (t >= 10)
        {
            t += asciibase - '0' - 10;
        }
        tmp[idx] = (t + '0');
        val /= base;
        idx++;
    } while(val);
    // reverse
    idx--;
    while (idx >= 0)
    {
        buf[c++] = tmp[idx];
        idx--;
    }
    return c;
}

utoa 함수를 구현합니다.

main.c에 printf()함수를 추가하겠습니다

Main.c

#include "stdint.h"
#include "HalUart.h"
#include "stdio.h"
static void Hw_init(void);
static void Printf_test(void);
void main(void)
{
    Hw_init();
    uint32_t i = 100;
    while(i--)
    {
        Hal_uart_put_char('N');
    }
    Hal_uart_put_char('\n');
    putstr("Hello World!\n");
    Printf_test();
    i = 100;
    while(i--)
    {
        uint8_t ch = Hal_uart_get_char();
        Hal_uart_put_char(ch);
    }
}
static void Hw_init(void)
{
    Hal_uart_init();
}
static void Printf_test(void)
{
    char* str = "printf pointer test";
    char* nullptr = 0;
    uint32_t i = 5;
    debug_printf("%s\n", "Hello printf");
    debug_printf("output string pointer: %s\n", str);
    debug_printf("%s is null pointer, %u number\n", nullptr, 10);
    debug_printf("%u = 5\n", i);
    debug_printf("dec=%u hex=%x\n", 0xff, 0xff);
}

이후 make run을 동작시키면 에러가 뜰 것입니다. 왜냐면 utoa()에서는 나머지, 나누기 연산이 쓰이지만 ARM은 기본적으로 나머지, 나누기 연산을 지원하는 하드웨어가 없다고 간주합니다. 그러므로 GCC가 이를 소프트웨어로 구현해놓은 라이브러리 함수로 자동으로 링킹해야 합니다.

즉 makefile을 조금 수정하겠습니다.

Makefile

ARCH = armv7-a
MCPU = cortex-a8
TARGET = rvpb
CC = arm-none-eabi-gcc
AS = arm-none-eabi-as
LD = arm-none-eabi-gcc
OC = arm-none-eabi-objcopy
LINKER_SCRIPT = ./navilos.ld
MAP_FILE = build/navilos.map
ASM_SRCS = $(wildcard boot/*.S)
ASM_OBJS = $(patsubst boot/%.S, build/%.os, $(ASM_SRCS))
VPATH = boot            \
        hal/$(TARGET)   \
        lib
C_SRCS  = $(notdir $(wildcard boot/*.c))
C_SRCS += $(notdir $(wildcard hal/$(TARGET)/*.c))
C_SRCS += $(notdir $(wildcard lib/*.c))
C_OBJS = $(patsubst %.c, build/%.o, $(C_SRCS))
INC_DIRS  = -I include          \
            -I hal              \
            -I hal/$(TARGET)    \
            -I lib
CFLAGS = -c -g -std=c11 -mthumb-interwork
LDFLAGS = -nostartfiles -nostdlib -nodefaultlibs -static -lgcc
navilos = build/navilos.axf
navilos_bin = build/navilos.bin
.PHONY: all clean run debug gdb
all: $(navilos)
clean:
    @rm -fr build
run: $(navilos)
    qemu-system-arm -M realview-pb-a8 -kernel $(navilos) -nographic
debug: $(navilos)
    qemu-system-arm -M realview-pb-a8 -kernel $(navilos) -S -gdb tcp::1234,ipv4
gdb:
    arm-none-eabi-gdb
kill:
    kill -9 `ps aux | grep 'qemu' | awk 'NR==1{print $$2}'`
$(navilos): $(ASM_OBJS) $(C_OBJS) $(LINKER_SCRIPT)
    $(LD) -n -T $(LINKER_SCRIPT) -o $(navilos) $(ASM_OBJS) $(C_OBJS) -Wl,-Map=$(MAP_FILE) $(LDFLAGS)
    $(OC) -O binary $(navilos) $(navilos_bin)
build/%.os: %.S
    mkdir -p $(shell dirname $@)
    $(CC) -march=$(ARCH) -mcpu=$(MCPU) -marm $(INC_DIRS) $(CFLAGS) -o $@ $<
build/%.o: %.c
    mkdir -p $(shell dirname $@)
    $(CC) -march=$(ARCH) -mcpu=$(MCPU) -marm $(INC_DIRS) $(CFLAGS) -o $@ $<

make run

굳굳

지금까지 파일구조 입니다

.
├── ARMv7AR.h
├── Makefile
├── MemoryMap.h
├── boot
│   ├── Entry.S
│   ├── Entry.bin
│   ├── Entry.o
│   └── Main.c
├── build
│   ├── Entry.os
│   ├── Main.o
│   ├── Regs.o
│   ├── Uart.o
│   ├── navilos.axf
│   ├── navilos.bin
│   ├── navilos.map
│   └── stdio.o
├── em.em
├── hal
│   ├── HalUart.h
│   └── rvpb
│       ├── Regs.c
│       ├── Uart.c
│       ├── Uart.h
│       └── Uart.o
├── hello.txt
├── include
│   ├── ARMv7AR.h
│   ├── MemoryMap.h
│   ├── stdarg.h
│   └── stdint.h
├── lib
│   ├── stdio.c
│   └── stdio.h
├── navilos.axf
├── navilos.ld
└── temp
    └── SYS_ID_analysis.py
